【大屏可视化】系统（Vue3 + ECharts5）

01：前言

资源地址：https://gitee.com/wangming956514476/imooc-visualization.git

这一小节，我们将要来实现一个地图可视化的项目，项目最终的实现效果如下：

整个可视化项目，一共分为 8 部分。

这八部分我们会按照，难易的顺序来进行绘制，尽量帮助大家可以以 逐步深入 的方式掌握大屏可视化的内容。

1. 横向柱形图
2. 竖向柱形图
3. 雷达图
4. 环形图
5. 关系图
6. 数据云图
7. 数据展示图
8. 地图可视化

那么明确好了，本章的内容之后，下面这一章的项目开发吧~~

02：基于 vite 与 tailwindcss 创建大屏可视化项目

那么这一小节，咱们就基于 vite+tailwindcss 构建大屏可视化项目 imooc-visualization 。

1. 基于 vite 创建项目，使用：

npm create vite@latestCode language: CSS (css)

1. 选择脚手架配置，使用 vue3：

✔ Project name: … imooc-visualization
✔ Select a framework: › Vue
✔ Select a variant: › JavaScript

接下来 导入 tailwindcss ，按照文档给出的步骤即可。

因为咱们的大屏可视化项目仅包含一个页面，所以可以直接在 APP.vue 中进行布局。

1. 导入课程资源imooc-visualization/src/assets，包含 fonts、imgs 和 MapData
2. 在 imooc-visualization/src/App.vue 中进行布局，整体的布局应该分为 左、中、右 三部分，并创建对应组件：

<template>
 <div
  class="bg-[url("assets/imgs/bg.jpg")] bg-cover bg-center h-screen text-white p-5 flex overflow-hidden"
 >
  <div class="flex-1 mr-5 bg-opacity-50 bg-slate-800 p-3 flex flex-col">
   <em><!-- 横向柱状图 --></em>
   <HorizontalBar class="h-1/3 box-border pb-4" />
   <em><!-- 雷达图 --></em>
   <RadarBar class="h-1/3 box-border pb-4" />
   <em><!-- 数据传递关系图 --></em>
   <Relation class="h-1/3" />
  </div>
  <div class="w-1/2 mr-5 flex flex-col">
   <em><!-- 数据展示图 --></em>
   <TotalData class="bg-opacity-50 bg-slate-800 p-3" />
   <em><!-- 地图可视化 --></em>
   <MapChart class="bg-opacity-50 bg-slate-800 p-3 mt-4 flex-1" />
  </div>
  <div class="flex-1 bg-opacity-50 bg-slate-800 p-3 flex flex-col">
   <em><!-- 竖向柱状图 --></em>
   <VerticalBar class="h-1/3 box-border pb-4" />
   <em><!-- 环形资源站比图 --></em>
   <RadiueBar class="h-1/3 box-border pb-4" />
   <em><!-- 文档云图 --></em>
   <WordCloud class="h-1/3 box-border" />
  </div>
 </div>
</template>

<script setup>
import HorizontalBar from './components/HorizontalBar.vue'
import RadarBar from './components/RadarBar.vue'
import Relation from './components/Relation.vue'
import TotalData from './components/TotalData.vue'
import MapChart from './components/MapChart.vue'
import VerticalBar from './components/VerticalBar.vue'
import RadiueBar from './components/RadiueBar.vue'
import WordCloud from './components/WordCloud.vue'
</script>Code language: HTML, XML (xml)

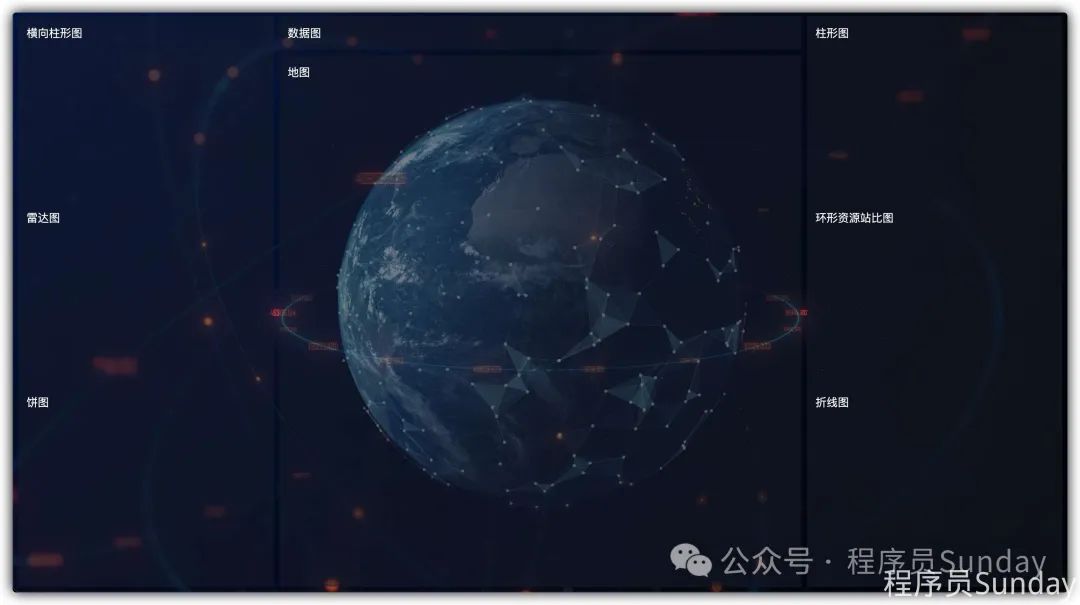

此时，展示的内容如下：

03：导入 echarts 与 axios ，获取大屏动态数据

在大屏可视化中，数据通常是动态进行展示的，所以我们需要依赖 axios 获取服务端数据，依赖 echarts 进行展示，同时需要 定时获取数据，以保证数据的实时性。

1. 安装 echarts 与 axios：

npm i --save echarts@5.4.2 axios@1.4.0Code language: CSS (css)

1. 创建 imooc-visualization/src/utils/request.js 文件：

import axios from 'axios'

const service = axios.create({
 baseURL: 'https://api.imooc-web.lgdsunday.club/api',
 timeout: 5000
})

<em>// 请求拦截器</em>
service.interceptors.request.use(
 (config) => {
  config.headers.icode = 'input you icode'
  return config <em>// 必须返回配置</em>
 },
 (error) => {
  return Promise.reject(error)
 }
)

<em>// 响应拦截器</em>
service.interceptors.response.use((response) => {
 const { success, message, data } = response.data
 <em>//   要根据success的成功与否决定下面的操作</em>
 if (success) {
  return data
 } else {
  return Promise.reject(new Error(message))
 }
})

export default serviceCode language: JavaScript (javascript)

1. 创建 imooc-visualization/src/api/visualization.js 文件：

import request from '@/utils/request.js'

<em>/**
 * 数据可视化
 */</em>
export const getVisualization = () => {
 return request({
  url: '/visualization'
 })
}Code language: PHP (php)

1. 注意：**vite**中默认并不支持**@**符号，所以需要在 vite.config.js 中进行配置：

<em>// https://vitejs.dev/config/</em>
export default defineConfig({
 plugins: [vue()],
 <em>// 为 ./src 提供别名 @</em>
 resolve: {
  alias: {
   '@': './src'
  }
 },
 <em>// 主动开启热更新</em>
 server: {
  hmr: true
 }
})Code language: JavaScript (javascript)

1. 在 imooc-visualization/src/App.vue 中发起数据请求，并通过定时器定时获取数据：

import { ref } from 'vue'
import { getVisualization } from '@/api/visualization.js'

const data = ref(null)

const loadData = async () => {
 data.value = await getVisualization()
 console.log(data.value)
}
loadData()

setInterval(() => {
 loadData()
}, 3000)Code language: JavaScript (javascript)

那么此时，我们就已经拿到了大屏的动态数据。下一小节，我们就根据这个数据，绘制横向的柱形图。

04：绘制大区横向柱形图

在上一小节中，我们拿到了大屏数据，数据中的 regionData 即为 大区横向柱形图 数据。

所以，我们就可以依赖该数据，进行图形绘制：

1. 在 App.vue 中，数据获取成功之后，在进行渲染：

<div
 class="bg-[url("assets/imgs/bg.jpg")] bg-cover bg-center h-screen text-white p-2 flex overflow-hidden"
 v-if="data"
>Code language: JavaScript (javascript)

1. 在 App.vue 中，传递指定数据到 HorizontalBar：

<em><!-- 横向柱状图 --></em>
<HorizontalBar class="h-1/3 box-border pb-4" :data="data.regionData" />Code language: HTML, XML (xml)

1. 在 imooc-visualization/src/components/HorizontalBar.vue 中，通过 defineProps 接收数据：

const props = defineProps({
 data: {
  type: Object,
  required: true
 }
})Code language: JavaScript (javascript)

此时，数据已经得到。

接下来我们根据数据绘制 echarts 图表。

echarts 图表的绘制，大体分为三步：

1. 根据 DOM 实例，通过 echarts.init 方法，生成 echarts 实例
2. 构建 options 配置对象，整个 echarts 的样式，皆有该对象决定
3. 最后通过 实例.setOption 方法，设置配置对象

配置对象是 echarts 中最复杂的部分，也就是 核心。

所有的配置项内容，都可以通过 这里 进行查阅

如果你之前 从未 使用过 echarts，那么特别建议你先看一下 快速入门 。

那么根据刚才所描述的三步，我们可以根据数据，构建出如下代码：

<template>
 <div>
  <div>【大区数据信息】</div>
  <div ref="target" class="w-full h-full"></div>
 </div>
</template>Code language: HTML, XML (xml)

<em>// 获取 dom 实例</em>
const target = ref(null)

<em>// echarts 实例变量</em>
let mChart = null
<em>// 在 mounted 生命周期之后，实例化 echarts</em>
onMounted(() => {
 mChart = echarts.init(target.value)
 <em>// 渲染 echarts</em>
 renderChart()
})

<em>// 渲染图表</em>
const renderChart = () => {
 const options = {
  <em>// X 轴展示数据</em>
  xAxis: {
   <em>// 数据展示</em>
   type: 'value',
   <em>// 不显示轴</em>
   show: false,
   <em>// 最大值（防止触顶）</em>
   max: function (value) {
    <em>// 取整</em>
    return parseInt(value.max * 1.2)
   }
  },
  <em>// Y 轴展示选项</em>
  yAxis: {
   type: 'category',
   <em>// 根据根据服务端数据筛选</em>
   data: props.data.regions.map((item) => item.name),
   <em>// 反向展示</em>
   inverse: true,
   <em>// 不展示轴线</em>
   axisLine: {
    show: false
   },
   <em>// 不展示刻度</em>
   axisTick: {
    show: false <em>// 取消 Y 轴刻度</em>
   },
   <em>// 文字色值</em>
   axisLabel: {
    color: '#9EB1C8'
   }
  },
  <em>// echarts 网格绘制的位置，对应 上、右、下、左</em>
  grid: {
   top: 0,
   right: 0,
   bottom: 0,
   left: 0,
   <em>// 计算边距时，包含标签</em>
   containLabel: true
  },
  <em>// 柱形图核心配置</em>
  series: [
   {
    <em>// 图表类型</em>
    type: 'bar',
    <em>// 数据筛选</em>
    data: props.data.regions.map((item) => ({
     name: item.name,
     value: item.value
    })),
    <em>// 显示背景</em>
    showBackground: true,
    <em>// 背景色</em>
    backgroundStyle: {
     color: 'rgba(180, 180, 180, 0.2)'
    },
    <em>// 每个轴的样式</em>
    itemStyle: {
     color: '#479AD3', <em>// 设置柱子的颜色</em>
     barBorderRadius: 5, <em>// 设置柱子的圆角</em>
     shadowColor: 'rgba(0, 0, 0, 0.3)', <em>// 设置柱子的阴影颜色</em>
     shadowBlur: 5 <em>// 设置柱子的阴影模糊大小</em>
    },
    <em>// 轴宽度</em>
    barWidth: 12,
    <em>// 轴上的字体</em>
    label: {
     show: true,
     <em>// 设置标签位置为右侧</em>
     position: 'right',
     textStyle: {
      <em>// 设置标签文本颜色</em>
      color: '#fff'
     }
    }
   }
  ]
 }

 mChart.setOption(options)
}Code language: JavaScript (javascript)

那么此时，一个基础的横向图表绘制完成。

同时，因为我们需要 动态更新图表，所以我们需要通过 watch 监听数据变化的行为，重新渲染视图：

<em>// 监听数据的变化，重新渲染图表</em>
watch(
 () => props.data,
 () => {
  renderChart()
 }
)Code language: JavaScript (javascript)

至此，横向柱形图渲染完成。

05：绘制服务竖向柱形图

上一小节，我们简单的利用 echarts 的特性，绘制了横向的柱形图，那么接下来我们就趁热打铁，再来绘制一个 竖向柱形图。

还是使用 visualization 接口，数据属性为 serverData。

整体的流程还是分为三步：

1. 把数据传递到 VerticalBar 组件
2. 构建 echarts 容器
3. 利用 option 绘制图表

最终代码如下：

<template>
 <div>
  <div>【服务资源占用比】</div>
  <div ref="target" class="w-full h-full"></div>
 </div>
</template>

<script setup>
import { onMounted, ref, watch } from 'vue'
import * as echarts from 'echarts'
<em>// 不要忘记从父组件传递数据</em>
const props = defineProps({
 data: {
  type: Object,
  required: true
 }
})

const target = ref(null)
let mChart = null
onMounted(() => {
 mChart = echarts.init(target.value)
 renderChart()
})

const renderChart = () => {
 const options = {
  <em>// X 轴展示选项</em>
  xAxis: {
   type: 'category',
   <em>// 根据根据服务端数据筛选</em>
   data: props.data.servers.map((item) => item.name),
   <em>// 文字色值</em>
   axisLabel: {
    color: '#9EB1C8'
   }
  },
  <em>// Y 轴展示数据</em>
  yAxis: {
   <em>// 数据展示</em>
   type: 'value',
   <em>// 不显示轴</em>
   show: false,
   <em>// 最大值（防止触顶）</em>
   max: function (value) {
    <em>// 取整</em>
    return parseInt(value.max * 1.2)
   }
  },
  <em>// echarts 网格绘制的位置，对应 上、右、下、左</em>
  grid: {
   top: 16,
   right: 0,
   bottom: 26,
   left: -26,
   <em>// 计算边距时，包含标签</em>
   containLabel: true
  },
  <em>// 柱形图核心配置</em>
  series: {
   <em>// 柱形图</em>
   type: 'bar',
   <em>// 数据筛选</em>
   data: props.data.servers.map((item) => ({
    name: item.name,
    value: item.value
   })),
   <em>// 每个轴的样式</em>
   itemStyle: {
    color: '#479AD3', <em>// 设置柱子的颜色</em>
    barBorderRadius: 5, <em>// 设置柱子的圆角</em>
    shadowColor: 'rgba(0, 0, 0, 0.3)', <em>// 设置柱子的阴影颜色</em>
    shadowBlur: 5 <em>// 设置柱子的阴影模糊大小</em>
   },
   <em>// 柱子宽度</em>
   barWidth: 12,
   <em>// 文本</em>
   label: {
    show: true,
    <em>// 设置标签位置为右侧</em>
    position: 'top',
    textStyle: {
     <em>// 设置标签文本颜色</em>
     color: '#fff'
    },
    formatter: '{c}%'
   }
  }
 }

 mChart.setOption(options)
}

<em>// 监听数据的变化，重新渲染图表</em>
watch(
 () => props.data,
 () => {
  renderChart()
 }
)
</script>Code language: HTML, XML (xml)

06：绘制报警风险雷达图

前面两个小节，咱们创建了基本的柱形图。

通过柱形图，咱们大致应该了解了 echarts 基本的运行方式。

所以说，接下来，咱们就来构建一个稍微复杂一些的图表 雷达图。

雷达图，使用 riskData 字段数据。

整个雷达图的绘制，包含 5 个重要的属性：

1. radar：雷达图坐标系配置
2. polar：坐标居中
3. angleAxis：坐标角度
4. radiusAxis：径向轴
5. series：图表核心配置

最终渲染的代码如下：

<template>
 <div>
  <div>【云端报警风险】</div>
  <div ref="target" class="w-full h-full"></div>
 </div>
</template>

<script setup>
import { onMounted, ref, watch } from 'vue'
import * as echarts from 'echarts'
<em>// 不要忘记从父组件传递数据</em>
const props = defineProps({
 data: {
  type: Object,
  required: true
 }
})

const target = ref(null)
let mChart = null
onMounted(() => {
 mChart = echarts.init(target.value)
 renderChart()
})

const renderChart = () => {
 const options = {
  <em>// 雷达图坐标系配置</em>
  radar: {
   <em>// 坐标系名</em>
   name: {
    textStyle: {
     color: '#05D5FF',
     fontSize: 14
    }
   },
   <em>// 雷达绘制类型。polygon 多边形</em>
   shape: 'polygon',
   <em>// 居中</em>
   center: ['50%', '50%'],
   <em>// 边境</em>
   radius: '80%',
   <em>// 开始的角度（可以避免绘制到边框之外）</em>
   startAngle: 120,
   <em>// 轴线配置</em>
   axisLine: {
    lineStyle: {
     color: 'rgba(5, 213, 255, .8)'
    }
   },
   <em>// 网格线配置</em>
   splitLine: {
    show: true,
    lineStyle: {
     width: 1,
     color: 'rgba(5, 213, 255, .8)' <em>// 设置网格的颜色</em>
    }
   },
   <em>// 指示器文字</em>
   indicator: props.data.risks.map((item) => ({
    name: item.name,
    max: 100
   })),
   <em>// 不展示拆分区域</em>
   splitArea: {
    show: false
   }
  },
  <em>// 坐标居中</em>
  polar: {
   center: ['50%', '50%'], <em>// 默认全局居中</em>
   radius: '0%'
  },
  <em>// 坐标角度</em>
  angleAxis: {
   <em>// 坐标轴刻度最小值</em>
   min: 0,
   <em>// 坐标轴分割间隔</em>
   interval: 5,
   <em>// 刻度增长逆时针</em>
   clockwise: false
  },
  <em>// 径向轴</em>
  radiusAxis: {
   <em>// 最小值</em>
   min: 0,
   <em>// 间隔</em>
   interval: 20,
   <em>// 不显示分割线</em>
   splitLine: {
    show: true
   }
  },
  <em>// 图表核心配置</em>
  series: [
   {
    <em>// 雷达图</em>
    type: 'radar',
    <em>// 拐点的样式，还可以取值'rect','angle'等</em>
    symbol: 'circle',
    <em>// 拐点的大小</em>
    symbolSize: 10,
    <em>// 折线拐点标志的样式</em>
    itemStyle: {
     normal: {
      color: '#05D5FF'
     }
    },
    <em>// 区域填充样式</em>
    areaStyle: {
     normal: {
      color: '#05D5FF',
      opacity: 0.5
     }
    },
    <em>// 线条样式</em>
    lineStyle: {
     width: 2,
     color: '#05D5FF'
    },
    <em>// 图形上的文本标签</em>
    label: {
     normal: {
      show: true,
      formatter: (params) => {
       return params.value
      },
      color: '#fff'
     }
    },
    <em>// 数据</em>
    data: [
     {
      value: props.data.risks.map((item) => item.value)
     }
    ]
   }
  ]
 }

 mChart.setOption(options)
}

<em>// 监听数据的变化，重新渲染图表</em>
watch(
 () => props.data,
 () => {
  renderChart()
 }
)
</script>Code language: HTML, XML (xml)

07：绘制异常处理双环形图

在前面的 echarts 图表绘制中，整体的绘制还是比较简单的。那么接下来咱们就来绘制一个稍微复杂一些的图形 双环形图。

首选我们现在分析一下双环形图的构图原理：

1. 在 echarts 中，是没有提供环形图图表的。所以这里的环形图本质上是通过 饼图 来进行绘制的（只需要把饼图的内边距调大，外边距调小，就可以实现环形）。
2. 每个环都是都是有两个饼图组成。其中一个饼图表示上层展示，一个饼图作为底层的背景。只需要让它们位置一致就可以得到对应的图形
3. 动态变化每一对环形的位置，从而得到一个逐层向内的环形展示

那么，咱们分析完成双环形的原理之后，接下来咱们就根据数据 abnormalData 来实现这个双环形：

<template>
 <div>
  <div>【大区异常处理】</div>
  <div ref="target" class="w-full h-full"></div>
 </div>
</template>

<script setup>
import { onMounted, ref, watch } from 'vue'
import * as echarts from 'echarts'

const props = defineProps({
 data: {
  type: Object,
  required: true
 }
})

const target = ref(null)
let mChart = null
onMounted(() => {
 mChart = echarts.init(target.value)
 renderChart()
})

<em>/**
 * 双环形图绘制原理：
 * 1. 环形图通过饼图绘制。内外边距的距离减小，即为环形。环形中心点需要不断改变，否则会重叠
 * 2. 环形图绘制分为 上层和底层 两部分。上层作为绘制进度，底层作为背景图
 * 3. 依据 getSeriesData 生成对应的 上层和底层 series 数据，进行渲染
 */</em>
const getSeriesData = () => {
 const series = []

 props.data.abnormals.forEach((item, index) => {
  <em>// 上层环形绘制</em>
  series.push({
   name: item.name,
   <em>// 使用饼图绘制，减少饼图宽度即为环形图</em>
   type: 'pie',
   <em>// 逆时针排布</em>
   clockWise: false,
   <em>// 不展示鼠标移入动画</em>
   hoverAnimation: false,
   <em>// 半径位置，需要依次递减，否则会重复在一处进行展示</em>
   radius: [73 - index * 15 + '%', 68 - index * 15 + '%'],
   <em>// 中心点</em>
   center: ['55%', '55%'],
   <em>// 不展示 label</em>
   label: { show: false },
   <em>// 数据配置</em>
   data: [
    <em>// 设置数据与名称</em>
    { value: item.value, name: item.name },
    <em>// 最大数据，展示比例</em>
    {
     value: 1000,
     name: '',
     itemStyle: { color: 'rgba(0,0,0,0)', borderWidth: 0 },
     tooltip: { show: false },
     hoverAnimation: false
    }
   ]
  })

  <em>// 底层图</em>
  series.push({
   name: item.name,
   type: 'pie',
   <em>// 图形不响应事件</em>
   silent: true,
   <em>// z-index: 置于底层</em>
   z: 1,
   <em>// 逆时针排布</em>
   clockWise: false,
   <em>// 不展示鼠标移入动画</em>
   hoverAnimation: false,
   <em>// 半径位置，需要依次递减，否则会重复在一处进行展示</em>
   radius: [73 - index * 15 + '%', 68 - index * 15 + '%'],
   <em>// 中心点</em>
   center: ['55%', '55%'],
   <em>// 不展示 label</em>
   label: { show: false },
   <em>// 数据</em>
   data: [
    <em>// 绘制底线 75%</em>
    {
     value: 7.5,
     itemStyle: { color: 'rgb(3, 31, 62)', borderWidth: 0 },
     tooltip: { show: false },
     hoverAnimation: false
    },
    <em>// 绘制底线 25% 透明区域</em>
    {
     value: 2.5,
     name: '',
     itemStyle: { color: 'rgba(0,0,0,0)', borderWidth: 0 },
     tooltip: { show: false },
     hoverAnimation: false
    }
   ]
  })
 })

 return series
}

const renderChart = () => {
 const options = {
  <em>// 图例配置</em>
  legend: {
   show: true,
   <em>// 图例色块</em>
   icon: 'circle',
   <em>// 位置</em>
   top: '14%',
   left: '60%',
   <em>// 展示数据</em>
   data: props.data.abnormals.map((item) => item.name),
   <em>// 总宽度（一列）</em>
   width: -5,
   <em>// 每个色块的宽</em>
   itemWidth: 10,
   <em>// 每个色块的高度</em>
   itemHeight: 10,
   <em>// item 间距</em>
   itemGap: 6,
   <em>// 展示内容</em>
   formatter: function (name) {
    return '{title|' + name + '}'
   },
   <em>// 字体配置</em>
   textStyle: {
    rich: {
     title: {
      fontSize: 12,
      lineHeight: 5,
      color: 'rgba(255,255,255,0.8)'
     }
    }
   }
  },
  <em>// 提示层</em>
  tooltip: {
   show: true,
   trigger: 'item',
   formatter: '{a}<br>{b}:{c}({d}%)'
  },
  <em>// Y 轴展示选项</em>
  yAxis: [
   {
    type: 'category',
    <em>// 反向展示</em>
    inverse: true,
    <em>// 不展示轴线</em>
    axisLine: {
     show: false
    },
    <em>// 不展示刻度</em>
    axisTick: {
     show: false
    }
   }
  ],
  <em>// X 轴不展示</em>
  xAxis: [
   {
    show: false
   }
  ],
  <em>// 每两个标记一条线</em>
  series: getSeriesData()
 }

 mChart.setOption(options)
}

<em>// 监听数据的变化，重新渲染图表</em>
watch(
 () => props.data,
 () => {
  renderChart()
 }
)
</script>Code language: HTML, XML (xml)

08：绘制数据传递关系图

在前面，我们绘制了很多基本的 echarts 图表。

但是在实际的企业开发中，可能会存在一些比较特殊的图表类型，比如 信息传递图 ：

想要完成这样的图表，咱们需要借助两个 series 中的图表类型：

1. graph：它表示 关系图，主要用于展现节点以及节点之间的关系数据。
2. lines：它表示 路径图，主要用来绘制两个节点 从起点到终点 的路径。

两者之间进行结合，就可以得到咱们上面的数据关系图了。

具体代码如下：

<template>
 <div>
  <div>【数据传递信息】</div>
  <div ref="target" class="w-full h-full"></div>
 </div>
</template>

<script setup>
import { onMounted, ref, watch } from 'vue'
import * as echarts from 'echarts'

const props = defineProps({
 data: {
  type: Object,
  required: true
 }
})

<em>// 获取 dom 实例</em>
const target = ref(null)

<em>// echarts 实例变量</em>
let mChart = null
<em>// 在 mounted 生命周期之后，实例化 echarts</em>
onMounted(() => {
 mChart = echarts.init(target.value)
 <em>// 渲染 echarts</em>
 renderChart()
})

<em>// 渲染图表</em>
const renderChart = () => {
 const options = {
  <em>// X 轴不需要展示</em>
  xAxis: {
   show: false,
   type: 'value'
  },
  <em>// X 轴不需要展示</em>
  yAxis: {
   show: false,
   type: 'value'
  },
  <em>// 核心数据配置</em>
  series: [
   {
    <em>// 用于展现节点以及节点之间的关系数据</em>
    type: 'graph',
    <em>// 不采用任何布局</em>
    layout: 'none',
    <em>// 使用二维的直角坐标系</em>
    coordinateSystem: 'cartesian2d',
    <em>// 节点标记的大小</em>
    symbolSize: 26,
    <em>// z-index</em>
    z: 3,
    <em>// 边界标签（线条文字）</em>
    edgeLabel: {
     normal: {
      show: true,
      color: '#fff',
      textStyle: {
       fontSize: 14
      },
      formatter: function (params) {
       let txt = ''
       if (params.data.speed !== undefined) {
        txt = params.data.speed
       }
       return txt
      }
     }
    },
    <em>// 圆饼下文字</em>
    label: {
     normal: {
      show: true,
      position: 'bottom',
      color: '#5e5e5e'
     }
    },
    <em>// 边两端的标记类型</em>
    edgeSymbol: ['none', 'arrow'],
    <em>// 边两端的标记大小</em>
    edgeSymbolSize: 8,
    <em>// 圆数据</em>
    data: props.data.relations.map((item) => {
     <em>// id 为 0 ，表示数据中心，数据中心单独设置</em>
     if (item.id !== 0) {
      return {
       name: item.name,
       category: 0,
       active: true,
       <em>// 位置</em>
       value: item.value
      }
     } else {
      return {
       name: item.name,
       <em>// 位置</em>
       value: item.value,
       <em>// 数据中心圆的大小</em>
       symbolSize: 100,
       <em>// 圆的样式</em>
       itemStyle: {
        normal: {
         <em>// 渐变色</em>
         color: {
          colorStops: [
           { offset: 0, color: '#157eff' },
           { offset: 1, color: '#35c2ff' }
          ]
         }
        }
       },
       <em>// 字体</em>
       label: { normal: { fontSize: '14' } }
      }
     }
    }),
    <em>// 线</em>
    links: props.data.relations.map((item, index) => ({
     <em>// 方向</em>
     source: item.source,
     target: item.target,
     <em>// 线上的文字</em>
     speed: `${item.speed}kb/s`,
     <em>// 线的样式</em>
     lineStyle: { normal: { color: '#12b5d0', curveness: 0.2 } },
     <em>// 文字位置</em>
     label: {
      show: true,
      position: 'middle',
      offset: [10, 0]
     }
    }))
   },
   {
    <em>// 用于带有起点和终点信息的线数据的绘制</em>
    type: 'lines',
    <em>// 使用二维的直角坐标系</em>
    coordinateSystem: 'cartesian2d',
    <em>// z-index</em>
    z: 1,
    <em>// 线特效的配置</em>
    effect: {
     show: true,
     smooth: false,
     trailLength: 0,
     symbol: 'arrow',
     color: 'rgba(55,155,255,0.5)',
     symbolSize: 12
    },
    <em>// 线的样式</em>
    lineStyle: {
     normal: {
      curveness: 0.2
     }
    },
    <em>// 线的数据级，前后线需要重合。数据固定</em>
    data: [
     [{ coord: [0, 300] }, { coord: [50, 200] }],
     [{ coord: [0, 100] }, { coord: [50, 200] }],
     [{ coord: [50, 200] }, { coord: [100, 100] }],
     [{ coord: [50, 200] }, { coord: [100, 300] }]
    ]
   }
  ]
 }

 mChart.setOption(options)
}

<em>// 监听数据的变化，重新渲染图表</em>
watch(
 () => props.data,
 () => {
  renderChart()
 }
)
</script>Code language: HTML, XML (xml)

09：绘制关键词条文档云图

在前面的图表中，我们都是基于 echarts 的原生图表支持进行的绘制。但是有些情况下，某些图表我们需要依赖插件才可以完成对应的绘制，比如：文档云图

想要绘制这样的文档云图，那么我们首先必须先安装 echarts-wordcloud，执行：

cnpm i --save echarts-wordcloud@2.1.0Code language: CSS (css)

安装完成之后，需要在使用 wordcloud 的组件上，导入 import 'echarts-wordcloud'。

那么这样，我们就可以基于 wordCloudData 数据渲染文档云图了：

<template>
 <div>
  <div>【关键词条】</div>
  <div ref="target" class="w-full h-full"></div>
 </div>
</template>

<script setup>
import { onMounted, ref, watch } from 'vue'
import * as echarts from 'echarts'
import 'echarts-wordcloud'

const props = defineProps({
 data: {
  type: Object,
  required: true
 }
})

<em>// 获取 dom 实例</em>
const target = ref(null)

<em>// echarts 实例变量</em>
let mChart = null
<em>// 在 mounted 生命周期之后，实例化 echarts</em>
onMounted(() => {
 mChart = echarts.init(target.value)
 <em>// 渲染 echarts</em>
 renderChart()
})

<em>/**
 * 生成随机色值
 */</em>
const randomRGB = () => {
 const r = Math.floor(Math.random() * 255)
 const g = Math.floor(Math.random() * 255)
 const b = Math.floor(Math.random() * 255)
 return `rgb(${r}, ${g}, ${b})`
}

<em>// 渲染图表</em>
const renderChart = () => {
 const options = {
  series: [
   {
    <em>// 类型</em>
    type: 'wordCloud',
    <em>// 数据映射文本的大小范围</em>
    sizeRange: [8, 46],
    <em>// 文字旋转范围</em>
    rotationRange: [0, 0],
    <em>// 单词之间的间距</em>
    gridSize: 0,
    <em>// 渲染动画</em>
    layoutAnimation: true,
    <em>// 字体</em>
    textStyle: {
     <em>// 随机色值</em>
     color: randomRGB
    },
    <em>// 高亮字体</em>
    emphasis: {
     textStyle: {
      fontWeight: 'bold',
      color: '#000'
     }
    },
    <em>// 数据</em>
    data: props.data.datas
   }
  ]
 }

 mChart.setOption(options)
}

<em>// 监听数据的变化，重新渲染图表</em>
watch(
 () => props.data,
 () => {
  renderChart()
 }
)
</script>Code language: HTML, XML (xml)

10：绘制数据总览图

通常在大屏可视化项目中，除了包含基本的图表之外，还会存在一些数据概览的内容。这就是我们这一小节主要讲解的东西。

咱们这里所实现的数据概览，主要包含两块功能：

1. 数值自增
2. 数值渐变 + 特殊字体

首先针对于数值自增而言，主要可以通过 countup.js 进行实现：

1. 安装 countup.js：

cnpm i --save countup.js@2.6.2Code language: CSS (css)

1. 实现如下布局代码：

<template>
 <div class="p-6">
  <div class="text-slate-300 text-center">
   数据总量：
   <span
    ref="totalCountTarget"
    class="text-7xl ml-2 mr-2 font-bold"
   >
    679,473,929
   </span>
   条记录
  </div>
  <div class="mt-3 flex flex-wrap">
   <div class="w-1/3 text-center text-slate-400 text-sm">
    华北：
    <span ref="city1" class="text-[#5DC5EF] text-3xl"> 8,778,988 </span>
   </div>
   <div class="w-1/3 text-center text-slate-400 text-sm">
    东北：<span ref="city2" class="text-[#5DC5EF] text-3xl">8,778,988</span>
   </div>
   <div class="w-1/3 text-center text-slate-400 text-sm">
    华东：<span ref="city3" class="text-[#5DC5EF] text-3xl">8,778,988</span>
   </div>
   <div class="w-1/3 text-center text-slate-400 text-sm">
    中南：<span ref="city4" class="text-[#5DC5EF] text-3xl">8,778,988</span>
   </div>
   <div class="w-1/3 text-center text-slate-400 text-sm">
    西南：<span ref="city5" class="text-[#5DC5EF] text-3xl">8,778,988</span>
   </div>
   <div class="w-1/3 text-center text-slate-400 text-sm">
    西北：<span ref="city6" class="text-[#5DC5EF] text-3xl">8,778,988</span>
   </div>
  </div>
 </div>
</template>

<script setup>
import { onMounted, ref } from 'vue'
import { CountUp } from 'countup.js'

const props = defineProps({
 data: {
  type: Object,
  required: true
 }
})

const totalCountTarget = ref(null)
const city1 = ref(null)
const city2 = ref(null)
const city3 = ref(null)
const city4 = ref(null)
const city5 = ref(null)
const city6 = ref(null)

onMounted(() => {
 new CountUp(totalCountTarget.value, props.data.total).start()
 new CountUp(city1.value, props.data.hb).start()
 new CountUp(city2.value, props.data.db).start()
 new CountUp(city3.value, props.data.hd).start()
 new CountUp(city4.value, props.data.zn).start()
 new CountUp(city5.value, props.data.xn).start()
 new CountUp(city6.value, props.data.xb).start()
})
</script>Code language: HTML, XML (xml)

那么此时，我们就实现了数据自增的功能。

接下来第二块是实现数值渐变 + 特殊字体。

数值渐变可以直接通过 css 进行实现，本质上是通过 背景渐变 + 字体镂空 进行实现。

而特殊字体需要导入资料中 07：图表与大屏可视化 -> assets -> fonts 中的字体

1. 导入电子表字体到 src/assets/fonts/FX-LED.ttf 中
2. 在 src/style.css 中写入如下 css：

@font-face {
  font-family: 'Electronic';
  src: url('./assets/fonts/FX-LED.ttf') format('truetype');
}

.text-gradient {
  <em>/* 背景渐变 */</em>
  background-image: linear-gradient(to bottom, #e5e4ea, #5EA8F2);
  <em>/* 元素背景延伸到文本 */</em>
  -webkit-background-clip: text;
  <em>/* 文本字符填充颜色透明 */</em>
  -webkit-text-fill-color: transparent;
}Code language: PHP (php)

1. 在 src/components/TotalData.vue 中，为每个 span 添加 font-[Electronic] 类名
2. 单独为数据总量添加 text-gradient 类名

11：地图可视化分析与时间轴图表绘制

那么到目前，我们就只剩下最后一块，也是最复杂的一块功能需要进行实现了。

这一块图表，可以被分为四个部分：

1. 时间轴
2. 横向柱形图
3. 地图
4. 绘制地图散点图

所以针对这样的功能，咱们将分成四个小节分步进行绘制。

那么这一小节，咱们就先就来实现 时间轴 绘制。

时间轴绘制，需要使用到 echarts 中的 timeline 属性，具体代码如下：

<template>
 <div>
  <div ref="target" class="w-full h-full"></div>
 </div>
</template>

<script setup>
import { onMounted, ref } from 'vue'
import * as echarts from 'echarts'

const props = defineProps({
 data: {
  type: Object,
  required: true
 }
})

const target = ref(null)
let mChart = null
onMounted(() => {
 mChart = echarts.init(target.value)
 renderChart()
})

const renderChart = () => {
 let options = {
  <em>// 时间线，提供了在多个 ECharts option 间进行切换</em>
  timeline: {
   <em>// 数据</em>
   data: props.data.voltageLevel,
   <em>// 类目轴</em>
   axisType: 'category',
   <em>// 自动切换</em>
   autoPlay: true,
   <em>// 间隔时间</em>
   playInterval: 3000,
   <em>// 位置</em>
   left: '10%',
   right: '10%',
   bottom: '0%',
   width: '80%',
   <em>// 轴的文本标签</em>
   label: {
    <em>// 默认状态</em>
    normal: {
     textStyle: {
      color: '#ddd'
     }
    },
    <em>// 高亮状态</em>
    emphasis: {
     textStyle: {
      color: '#fff'
     }
    }
   },
   <em>// 文字大小</em>
   symbolSize: 10,
   <em>// 线的样式</em>
   lineStyle: {
    color: '#555'
   },
   <em>// 选中点的样式</em>
   checkpointStyle: {
    borderColor: '#888',
    borderWidth: 2
   },
   <em>// 控件样式</em>
   controlStyle: {
    <em>// 上一步按钮</em>
    showNextBtn: true,
    <em>// 下一步按钮</em>
    showPrevBtn: true,
    <em>// 默认样式</em>
    normal: {
     color: '#666',
     borderColor: '#666'
    },
    <em>// 高亮样式</em>
    emphasis: {
     color: '#aaa',
     borderColor: '#aaa'
    }
   }
  }
 }
 mChart.setOption(options)
}
</script>Code language: HTML, XML (xml)

12：地图可视化绘制动态柱形图

这一小节，咱们来绘制地图可视化中的动态柱形图。

柱形图的绘制，对咱们现在而言，应该是有一些熟悉的了，同时因为有时间轴的存在，所以我们可以直接添加 options 属性，来为时间轴动态绑定多个图表。

对应的绘制代码如下：

const renderChart = () => {
 let options = {
  <em>// 时间线，提供了在多个 ECharts option 间进行切换</em>
  timeline: {...},
  <em>// 柱形图右侧展示</em>
  baseOption: {
   grid: {
    right: '2%',
    top: '15%',
    bottom: '10%',
    width: '20%'
   }
  },
  <em>// 绑定时间轴的多个图表</em>
  options: []
 }

 <em>// 为每一年度的图表添加数据</em>
 props.data.voltageLevel.forEach((item, index) => {
  options.options.push({
   <em>// 背景色</em>
   backgroundColor: '#142037',
   title: [
    <em>// 主标题，对应地图</em>
    {
     text: '2019-2023 年度数据统计',
     left: '0%',
     top: '0',
     textStyle: {
      color: '#ccc',
      fontSize: 30
     }
    },
    <em>// 副标题，对应柱形图</em>
    {
     id: 'statistic',
     text: item + '年数据统计情况',
     right: '0%',
     top: '4%',
     textStyle: {
      color: '#ccc',
      fontSize: 20
     }
    }
   ],
   <em>// X 轴配置</em>
   xAxis: {
    <em>// 数据轴</em>
    type: 'value',
    <em>// 脱离 0 值比例</em>
    scale: true,
    <em>// 位置</em>
    position: 'top',
    <em>// 不显示分割线</em>
    splitLine: {
     show: false
    },
    <em>// 不显示轴线</em>
    axisLine: {
     show: false
    },
    <em>// 不显示刻度尺</em>
    axisTick: {
     show: false
    },
    <em>// 类别文字</em>
    axisLabel: {
     margin: 2,
     textStyle: {
      color: '#aaa'
     }
    }
   },
   <em>// Y 轴</em>
   yAxis: {
    <em>// 选项轴</em>
    type: 'category',
    <em>// 轴线</em>
    axisLine: {
     show: true,
     lineStyle: {
      color: '#ddd'
     }
    },
    <em>// 轴刻度</em>
    axisTick: {
     show: false,
     lineStyle: {
      color: '#ddd'
     }
    },
    <em>// 轴标签</em>
    axisLabel: {
     interval: 0,
     textStyle: {
      color: '#ddd'
     }
    },
    <em>// 根据年份，获取对应数据</em>
    data: props.data.categoryData[item].map((item) => item.name)
   },
   <em>// 核心配置</em>
   series: [
    {
     zlevel: 1.5,
     <em>// 柱形图</em>
     type: 'bar',
     <em>// 每个柱子的色值</em>
     itemStyle: {
      normal: {
       color: props.data.colors[index]
      }
     },
     <em>// 根据年份，获取对应数据</em>
     data: props.data.categoryData[item].map((item) => item.value)
    }
   ]
  })
 })

 mChart.setOption(options)
}Code language: JavaScript (javascript)

13：地图可视化，绘制地图

最后，我们来绘制地图。

想要绘制地图，那么需要首先 导入地图的**json** 文件：

import mapJson from '@/assets/MapData/china.json'

echarts.registerMap('china', mapJson)Code language: JavaScript (javascript)

然后在 baseOption 中，添加 geo 作为地图配置：

baseOption: {
 ...

 <em>// 中国地图</em>
 geo: {
  <em>// 展示</em>
  show: true,
  <em>// 中国地图</em>
  map: 'china',
  <em>// 开启缩放</em>
  roam: true,
  <em>// 初始缩放</em>
  zoom: 0.8,
  <em>// 中心点</em>
  center: [113.83531246, 34.0267395887],
  <em>// 默认状态的省份样式</em>
  itemStyle: {
   normal: {
    <em>// 边框色值</em>
    borderColor: 'rgba(147, 235, 248, 1)',
    <em>// 边框宽度</em>
    borderWidth: 1,
    <em>// 区域颜色</em>
    areaColor: {
     <em>// 经向色值</em>
     type: 'radial',
     x: 0.5,
     y: 0.5,
     r: 0.5,
     colorStops: [
      <em>// 0% 处的颜色</em>
      {
       offset: 0,
       color: 'rgba(147, 235, 248, 0)'
      },
      <em>// 100% 处的颜色</em>
      {
       offset: 1,
       color: 'rgba(147, 235, 248, .2)'
      }
     ],
     <em>// 缺省为 false</em>
     globalCoord: false
    }
   },
   <em>// 鼠标移入的色值</em>
   emphasis: {
    areaColor: '#389BB7',
    borderWidth: 0
   }
  }
 }
}Code language: HTML, XML (xml)

14：地图可视化散点图绘制

最后只需要在 series 中绘制散点图即可：

<em>// 散点图</em>
{
 <em>// 散点（气泡）图</em>
 type: 'effectScatter',
 <em>// 使用地理坐标系</em>
 coordinateSystem: 'geo',
 <em>// 数据</em>
 data: props.data.topData[item],
 <em>// 标记大小</em>
 symbolSize: function (val) {
  return val[2] / 4
 },
 <em>// 绘制完成后显示特效</em>
 showEffectOn: 'render',
 <em>// 展示涟漪特效</em>
 rippleEffect: {
  brushType: 'stroke'
 },
 <em>// 文字</em>
 label: {
  normal: {
   formatter: '{b}',
   position: 'right',
   show: true
  }
 },
 <em>// 每一项的配置</em>
 itemStyle: {
  normal: {
   color: props.data.colors[index],
   <em>// 阴影配置</em>
   shadowBlur: 5,
   shadowColor: props.data.colors[index]
  }
 },
 zlevel: 1
}Code language: JavaScript (javascript)

15：AntV  概述与 G2 开发柱形图

那么到现在为止，咱们就已经利用利用 echarts 完成了一个大屏可视化项目的开发。

但是大家需要知道的是，除了 ehcarts 之外，还有一些其他的框架，也可以实现可视化图表开发，比如 antv。

AntV：由蚂蚁集团数据可视化团队发布，内部进行了库的细分：

1. G2：类似于 Echarts ，提供了各种常见的图表。课程中的 大屏可视化项目 ，也可以基于此实现
2. S2：表格数据图形化
3. G6：数据关系可视化。比如脑图实现
4. X6：图形编辑引擎。比如流程图、ER 图构建
5. L7：地理空间数据可视化。与地图相关
6. F2：移动端数据可视化。可以理解为 G2 的移动端版本
7. AVA：可视化生成框架。可以理解为可视化的低代码框架

Antv 从使用中和 echarts 会有一些不同，我们可以通过这个 案例 来查看 G2 的基本使用：

1. 通过 vite 创建新的项目 antv-g2：

npm create vite@latestCode language: CSS (css)

1. 在 App.vue 中写入如下代码：

<template>
 <div>
  <div id="container"></div>
 </div>
</template>

<script setup>
import { Chart } from '@antv/g2'
import { onMounted } from 'vue'

<em>// 准备数据</em>
const data = [
 { genre: 'Sports', sold: 275 },
 { genre: 'Strategy', sold: 115 },
 { genre: 'Action', sold: 120 },
 { genre: 'Shooter', sold: 350 },
 { genre: 'Other', sold: 150 }
]

onMounted(() => {
 <em>// 初始化图表实例</em>
 const chart = new Chart({
  container: 'container',
  theme: 'classic'
 })

 <em>// 声明可视化</em>
 chart
  .interval() <em>// 创建一个 Interval 标记</em>
  .data(data) <em>// 绑定数据</em>
  .encode('x', 'genre') <em>// 编码 x 通道</em>
  .encode('y', 'sold') <em>// 编码 y 通道</em>

 <em>// 渲染可视化</em>
 chart.render()
})
</script>Code language: HTML, XML (xml)

这样，咱们可以利用 G2 构建一个基本的柱形图

16：大屏数据展示组件库 DataV

在本章的最后，我为大家介绍最后一个东西 DataV。

DataV 是一个 大屏数据展示组件库，同时提供了 vue 版本和 react 版本。

它的使用和其他的组件库一样，都是安装之后全局导入组件和局部导入组件。只不过它的组件会更加偏向于 大屏可视化的场景。

它内部提供的组件并不多，大家可以通过视频查看对应的演示。在文档中，咱们就不过多赘述了。

17：总结

那么到这里，咱们本章的主要内容就已经全部完成了。

在本章中，我们首先利用  vite + tailwindcss 构建了一个大屏可视化的项目。

然后通过 echarts 完成了大屏可视化的功能。在项目中，每一个图表都是一个单独的组件。

在本章的最后，我们有学习了一下 antv 并且利用 G2 库 实现了简单的柱形图。
